КПССнг(А)-FRLSLTx по низкой цене
Низкотоксичному негорючему кабелю КПССнг(А)-FRLSLTx присущи высокие огнестойкие свойства (в составе спецкабеля – дополнительный слой слюдосодержащих лент), низкое газо- и дымовыделение под воздействием огня.
Время сохранения работоспособности при пожаре – 180 минут. Высокая огнестойкость определяет использование в людных местах:
- в образовательных учреждениях, больницах;
- в торгово-развлекательных комплексах;
- на производствах;
- в залах ожидания пассажиров;
- в подземных сооружениях.
Кабель обеспечивает функционирование стационарных пожарных систем, поддерживает работу систем жизнеобеспечения, эвакуации, оповещения при пожаре.
Смотрите также кабели:
Купить кабель КПССнг(А)-FRLSLTx по низкой цене от завода можно, обратившись к менеджерам компании «КабельЭлектроСвязь» по контактному номеру. Цена кабеля КПССнг(А)-FRLSLTx зависит от объема поставок.
- Описание
- Не распространяющие горение, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, с дополнительным огнестойким барьером для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
- Марка
- Кабели огнестойкие
- ТУ
- ТУ 3581-004-93497588-2011
- Конструктивные особенности
- 21 / 22 / 24 / 25

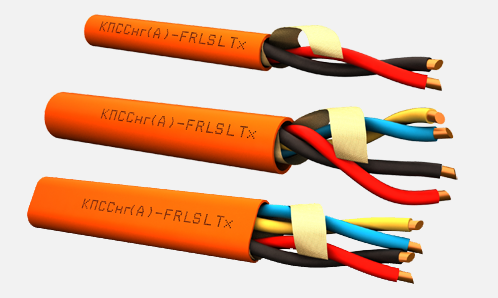

- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.Изоляция токопроводящих жил:
• токопроводящие жилы изолированы специальной огнестойкой кремнийорганической резиной с низкой токсичностью продуктов горения.Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.Огнестойкий барьер:
• скрученные жилы обматываются с перекрытием слюдосодержащей лентой.Оболочка:
• на огнестойкий барьер накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением и с низкой токсичностью продуктов горения.Цвет оболочки — оранжевый.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,2 0,35 0,50 0,75 1,00 1,5 2,5 Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 55,0 60,0 65,0 70,0 75,0 80,0 85,0 скрученные в пучок 65,0 70,0 75,0 80,0 85,0 90,0 95,0 Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50 Испытательное переменное напряжение между жилами в течение 1 мин., кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5
- Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг - 3 6,35 36,42 0,20 - 4 6,85 39,44 1 - 5,50 33,41 2 - 6,00x8,85 39,44 - 3 7,05 57,74 0,35 - 4 7,65 63,39 1 - 6,15 52,10 2 - 6,65x10,15 63,39 - 3 7,40 58,56 0,5 - 4 8,00 72,79 1 - 6,40 44,33 2 - 6,90x11,00 72,79 - 3 7,60 67,76 0,75 - 4 8,20 84,92 1 - 6,70 50,62 2 - 7,20x11,70 84,92 - 3 8,30 79,19 1,00 - 4 9,00 99,80 1 - 7,20 58,59 2 - 7,70x12,70 99,80 - 3 8,70 100,16 1,5 - 4 9,40 127,17 1 - 3,10 73,14 2 - 8,60x14,10 127,17 - 3 9,70 135,07 2,5 - 4 10,70 173,12 1 - 9,10 97,02 2 - 9,60x16,10 173,12 - Пример условного обозначения кабеля при заказе
• Кабель КПССнг(А)-FRLSLTx Nх2хS ТУ 3581-004-93497588-2011, где N – число пар, S – cечение токопроводящих жил;
или
• Кабель КПССнг(А)-FRLSLTx 3х0,5 ТУ 3581-004-93497588-2011, где 3 – число жил в пучке, 0,5 – cечение токопроводящих жил;
- Особые условия эксплуатации
Класс пожарной опасности для кабелей КПССнг(А)-FRLSLTx — П16.1.2.1.2 ГОСТ 31565
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.
Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
