КПСнг(А)-FRHF по низкой цене
Кабель КПСнг(А)-FRHF – негорючий, огнестойкий кабель, не имеющий в составе оболочки галогенов. Используется в общественных местах: транспортного (аэропорты, вокзалы), социального (детские сады, больницы, школы), торгового назначения.
Применяется в системах:
- автоматического пожаротушения;
- управления эвакуацией;
- противопожарной и противодымной сигнализации;
- оповещения.
Кабели огнестойкие КПСнг(А)-FRHF рекомендованы для группового монтажа и одиночной прокладки.
Для того, чтобы купить кабель КПСнг А FRHF по цене от производителя, оставьте контактные данные в форме обратной связи или позвоните нам. Получить дополнительную информацию о продукции, а также цену кабеля КПСнг А FRHF можно, связавшись с менеджерами «КабельЭлектроСвязь».
- Описание
- Не распространяющие горения с оболочкой из полимерной композиции не содержащей галогенов для систем охранной пожарной сигнализации на рабочее напряжение 300 В
- Марка
- Кабели огнестойкие
- ТУ
- ТУ 3581-004-93497588-2011
- Конструктивные особенности
- 21 / 23

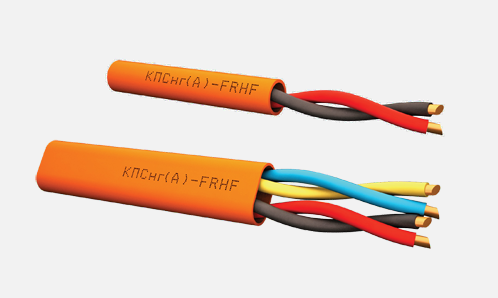

- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной.Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается наружная оболочка из полимерной композиции не содержащей галогеновЦвет оболочки — оранжевый.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,2 0,35 0,50 0,75 1,00 1,5 2,5 Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 55,0 60,0 65,0 70,0 75,0 80,0 85,0 скрученные в пучок 65,0 70,0 75,0 80,0 85,0 90,0 95,0 Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50 Испытательное переменное напряжение между жилами в течение 1 мин, кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5
- Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг 0,20 - 3 5,40 35,14 - 4 5,80 43,52 1 - 4,70 26,74 2 - 5,20x7,75 43,52 0,35 - 3 6,10 43,79 - 4 6,55 54,80 1 - 5,35 32,77 2 - 5,85x9,05 54,80 0,5 - 3 6,40 49,95 - 4 6,90 62,25 1 - 5,65 37,64 2 - 6,15x9,65 62,25 0,75 - 3 6,80 58,92 - 4 7,30 74,02 1 - 6,00 43,82 2 - 6,50x10,40 74,02 1,00 - 3 7,30 69,58 - 4 7,90 87,89 1 - 6,50 51,26 2 - 7,00x11,40 87,89 1,5 - 3 7,80 94,28 - 4 8,50 119,07 1 - 7,20 69,50 2 - 7,70x12,50 119,07 2,5 - 3 8,90 129,08 - 4 9,70 164,68 1 - 8,20 93,47 2 - 8,70x14,60 164,68 - Пример условного обозначения кабеля при заказе
• Кабель КПСнг А FRHF Nх2хS ТУ 3581-004-93497588-2011, где N – число пар, S – cечение токопроводя- щих жил;
или• Кабель КПСнг А-FRHF 3х0,5 ТУ 3581-004-93497588-2011, где 3 – число жил в пучке, 0,5 – cечение токо- проводящих жил;
- Особые условия эксплуатации
Класс пожарной опасности для кабелей КПСнг(А)-FRHF — П16.1.1.2.1 ГОСТ 31565
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.
Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
КПСнг А -FRHF 1х2х0,2 длина бухты 200м - цена: 20172 рублей
КПСнг А -FRHF 1х2х0,35 длина бухты 200м - цена: 21234 рублей
КПСнг(А)-FRHF 1х2х0,5 длина бухты 200м - цена: 23222 рублей
КПСнг(А)-FRHF 1х2х0,75 длина бухты 200м - цена: 28577 рублей
КПСнг А -FRHF 1х2х1,0 длина бухты 200м - цена: 33775 рублей
КПСнг(А)-FRHF 1х2х1,5 длина бухты 200м - цена: 45728 рублей
КПСнг(А)-FRHF 1х2х2,5 длина бухты 200м - цена: 66779 рублей
КПСнг(А)-FRHF 2х2х0,2 длина бухты 200м - цена: 36289 рублей
КПСнг(А)-FRHF 2х2х0,35 длина бухты 200м - цена: 38199 рублей
КПСнг(А)-FRHF 2х2х0,5 длина бухты 200м - цена: 40285 рублей
КПСнг(А)-FRHF 2х2х0,75 длина бухты 200м - цена: 52207 рублей
КПСнг(А)-FRHF 2х2х1,0 длина бухты 200м - цена: 64974 рублей
КПСнг(А)-FRHF 2х2х1,5 длина бухты 200м - цена: 86992 рублей
КПСнг(А)-FRHF 2х2х2,5 длина бухты 200м - цена: 129946 рублей
