Общая информация:

Безгалогенный кабель КПССнг(А)-FRHF не производит коррозионно-активных соединений при пожаре, обладает высокой огнестойкостью благодаря дополнительной защите из слюдосодержащих лент.

Используется в системах:

  • пожарной сигнализации;
  • сетей автоматического тушения пожаров;
  • жизнеобеспечения и безопасности;
  • эвакуации и оповещения.

Монтаж осуществляется одиночно и в группах, внутри и снаружи (при обеспечении защиты от осадков и ультрафиолета) помещений, сооружений общественного, социального, транспортного, производственного назначения.

Время противостояния открытому огню – 180 минут.

Смотрите также кабели:

Цена кабеля КПССнг(А)-FRHF рассчитывается индивидуально. Обратитесь к менеджерам компании «КабельЭлектроСвязь», чтобы выбрать и купить кабель КПССнг(А)-FRHF по цене от производителя.

Описание
Не распространяющие горение с оболочкой из полимерной композиции не содержащей галогенов, с дополнительным огнестойким барьером для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 23 / 25

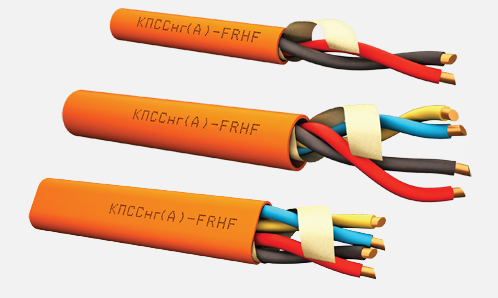

Конструкция

Токопроводящие жилы кабелкй КПССнг(А)-FRHF:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной.

Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.

Огнестойкий барьер:
• скрученные жилы обматываются с перекрытием слюдосодержащей лентой.

Оболочка:
• на огнестойкий барьер накладывается наружная оболочка из полимерной композиции не содержащей галогенов.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 55,0 60,0 65,0 70,0 75,0 80,0 85,0
скрученные в пучок 65,0 70,0 75,0 80,0 85,0 90,0 95,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение между жилами в течение 1 мин., кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг

- 3 6,35 36,42
0,20 - 4 6,85 39,44
1 - 5,50 33,41

2 - 6,00x8,85 39,44

- 3 7,05 57,74
0,35 - 4 7,65 63,39
1 - 6,15 52,10

2 - 6,65x10,15 63,39

- 3 7,40 58,56
0,5 - 4 8,00 72,79
1 - 6,40 44,33

2 - 6,90x11,00 72,79

- 3 7,60 67,76
0,75 - 4 8,20 84,92
1 - 6,70 50,62

2 - 7,20x11,70 84,92

- 3 8,30 79,19
1,00 - 4 9,00 99,80
1 - 7,20 58,59

2 - 7,70x12,70 99,80

- 3 8,70 100,16
1,5 - 4 9,40 127,17
1 - 3,10 73,14

2 - 8,60x14,10 127,17

- 3 9,70 135,07
2,5 - 4 10,70 173,12
1 - 9,10 97,02

2

- 9,60x16,10 173,12

Пример условного обозначения кабеля при заказе

Кабель КПССнг(А)-FRHF Nx2xS ТУ 3581-004-93497588-2011, где N - число пар, S - сечение токопроводящих жил;

или

Кабель КПССнг(А)-FRHF 3x0,5 ТУ 3581-004-93497588-2011, где 3 - число жил в пучке, 0,5 - сечение токопроводящих жил;

Особые условия эксплуатации

Класс пожарной опасности для кабелей КПССнг(А)-FRHF — П16.1.1.2.1 ГОСТ 31565

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
