КПСЭСнг(А)-FRLS
КПСЭСнг(А)-FRLS

КПСЭСнг(А)-FRLS по низкой цене

Общая информация:

Негорючий кабель КПСЭСнг(А)-FRLS обладает слабым образованием дыма и газов, повышенной пожароустойчивостью. Передаваемый сигнал защищен экраном от помех, создаваемых электромагнитным полем. Дополнительная огнестойкая защита выполнена из слюдосодержащих лент.

Кабели огнестойкие КПСЭСнг(А)-FRLS используются для монтажа внутри и снаружи помещений (при наличии защиты от осадков и ультрафиолета), в специальных сооружениях:

  • на атомных станциях;
  • в производственных помещениях промышленных предприятий;
  • на объектах социального и транспортного направления;
  • в высотных зданиях;
  • в офисных помещениях.

Допускается групповая и одиночная прокладка кабеля КПСЭСнг(А)-FRLS. Время противостояния пожару с сохранением передающих свойств – 180 минут.

Сертификаты на кабели ПСЭСнг(А)-FRLS для прокладки можно посмотреть на странице Сертификаты

Описание
Не распространяющие горение, с низким дымо- и газовыделением, с дополнительным огнестойким барьером, экранированные для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 22 / 25 / 26

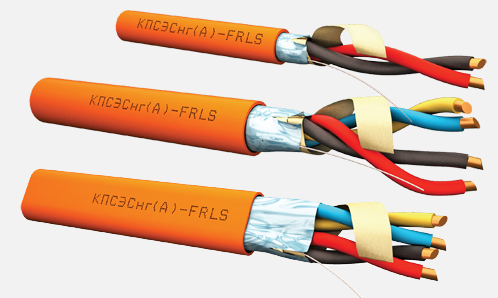

Конструкция

Токопроводящие жилы огнестойких кабелей КПСЭСнг(А)-FRLS:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной.

Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.

Огнестойкий барьер:
• скрученные жилы обматываются с перекрытием слюдосодержащей лентой.

Экран:
• поверх сердечника, обмотанного слюдосодержащими лентами накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок. Под экраном располагается контактный проводник из медной луженой проволоки.

Оболочка:
• поверх экрана накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 70,0 75,0 80,0 85,0 90,0 95,0 105,0
скрученные в пучок 85,0 85,0 90,0 95,0 105,0 105,0 115,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение жилами или между жилами и экраном в течение 1 мин., кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,20 - 3 6,55 40,47
- 4 7,05 43,82
1 - 5,70 37,12
2 - 6,20x9,05 43,82
0,35 - 3 7,25 64,16
- 4 7,85 70,43
1 - 6,35 57,89
2 - 6,85x10,35 70,43
0,5 - 3 7,60 65,07
- 4 8,20 80,88
1 - 6,60 49,26
2 - 7,10x1 1,20 80,88
0,75 - 3 7,80 75,29
- 4 8,40 94,35
1 - 6,90 56,24
2 - 7,40x1 1,90 94,35
1,00 - 3 8,50 87,99
- 4 9,20 110,89
1 - 7,40 65,10
2 - 7,90x12,90 110,89
1,5 - 3 8,90 111,29
- 4 9,60 141,30
1 - 8,30 81,27
2 - 8,80x14,30 141,30
2,5 - 3 9,90 150,08
- 4 10,90 192,36
1 - 9,30 107,80
2 - 9,80x16,30 192,36

Пример условного обозначения кабеля при заказе

Кабель КПСЭСнг(А)-FRLS Nх2хS ТУ 3581-004-93497588-2011, где N – число пар, S – cечение токопроводящих жил;

или

Кабель КПСЭСнг(А)-FRLS 3х0,5 ТУ 3581-004-93497588-2011, где 3 – число жил в пучке, 0,5 – cечение токопроводящих жил;

Особые условия эксплуатации

Класс пожарной опасности для кабелей КПСЭСнг(А)-FRLS — П16.1.2.2.2 ГОСТ 315655

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
