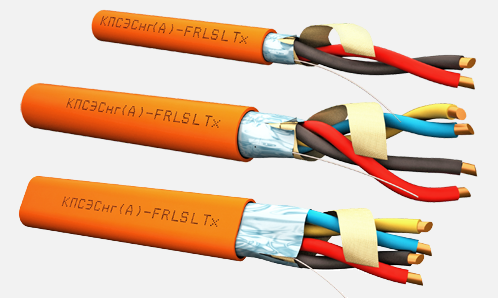

КПСЭСнг(А)-FRLSLTx
КПСЭСнг(А)-FRLSLTx

КПСЭСнг(А)-FRLSLTx по низкой цене

Общая информация:

Слаботоксичный негорючий кабель КПСЭСнг(А)-FRLSLTx имеет повышенные пожаростойкие свойства, в составе имеет дополнительный слой слюдосодержащих лент. Экранирование помех осуществляется за счет алюмлавсановых лент.

Выдерживает воздействие огня минимум 180 минут. Используется для монтажа:

  • в социальных учреждениях;
  • в общественных зданиях;
  • в офисных помещениях;
  • в высотных домах;
  • на производстве.

Разрешен в групповой прокладке для обеспечения питания и распределения электроэнергии стационарных пожарных систем и установок.

Смотрите также кабели:

Цена кабеля КПСЭСнг(А)-FRLSLTx зависит от предполагаемых объемов поставки. Купить кабель КПСЭСнг(А)-FRLSLTx по низкой цене от завода можно, связавшись с менеджерами компании по телефону или передав данные через форму обратной связи.

Описание
Не распространяющие горения, с низким дымо- газовыделением, с низкой токсичностью продуктов горения, экранированные с дополнительным огнестойким барьером для систем охранно-пожарной сигнализации на рабочее напряжение 300В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 22 / 24 / 25 / 26
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолированы специальной огнестойкой кремнийорганической резиной с низкой токсичностью продуктов горения.

Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.

Огнестойкий барьер:
• скрученные жилы обматываются с перекрытием слюдосодержащей лентой.

Экран:
• поверх сердечника, обмотанного слюдосодержащими лентами накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок. Под экраном располагается контактный проводник из медной луженой проволоки.

Оболочка:
• поверх экрана накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением и с низкой токсичностью продуктов горения.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 65,0 70,0 75,0 80,0 85,0 90,0 95,0
скрученные в пучок 80,0 85,0 90,0 95,0 100,0 105,0 110,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение жилами или между жилами и экраном в течение 1 мин, кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,20 - 3 6,55 40,47
- 4 7,05 43,82
1 - 5,70 37,12
2 - 6,20x9,05 43,82
0,35 - 3 7,25 64,16
- 4 7,85 70,43
1 - 6,35 57,89
2 - 6,85x10,35 70,43
0,5 - 3 7,60 65,07
- 4 8,20 80,88
1 - 6,60 49,26
2 - 7,10x1 1,20 80,88
0,75 - 3 7,80 75,29
- 4 8,40 94,35
1 - 6,90 56,24
2 - 7,40x1 1,90 94,35
1,00 - 3 8,50 87,99
- 4 9,20 110,89
1 - 7,40 65,10
2 - 7,90x12,90 110,89
1,5 - 3 8,90 111,29
- 4 9,60 141,30
1 - 8,30 81,27
2 - 8,80x14,30 141,30
2,5 - 3 9,90 150,08
- 4 10,90 192,36
1 - 9,30 107,80
2 - 9,80x16,30 192,36

Пример условного обозначения кабеля при заказе

Кабель КПСЭСнг(А)-FRLSLTx Nх2хS ТУ 3581-004-93497588-2011, где N – число пар, S – cечение токопроводящих жил;

или

Кабель КПСЭСнг(А)-FRLSLTx 3х0,5 ТУ 3581-004-93497588-2011, где 3 – число жил в пучке, 0,5 – cечение токопроводящих жил;

Особые условия эксплуатации

Класс пожарной опасности для кабелей КПСЭСнг(А)-FRLSLTx — П16.1.2.1.2 ГОСТ 31565

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
