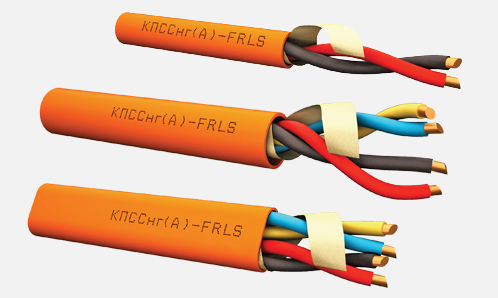

КПССнг(А)-FRLS
КПССнг(А)-FRLS

КПССнг(А)-FRLS по низкой цене

Общая информация:

Негорючий кабель КПССнг(А)-FRLS имеет повышенную огнестойкость за счет дополнительного слоя слюдосодержащих лент. Характеризуется малым объемом выделяемых газов и дыма под воздействием огня.

Используется внутри и снаружи (при наличии дополнительной защиты от ультрафиолетового излучения, атмосферных осадков) помещений в групповой либо одиночной прокладке.

Предназначен для монтажа систем пожарной защиты:

  • в целях оповещения и эвакуации;
  • обеспечения питания датчиков и систем безопасности и жизнеобеспечения;
  • сетей стационарных установок пожарной сигнализации.

Применяется в высотных и производственных зданиях, подземных сооружениях, в помещениях социального назначения.

Смотрите также кабели:

Менеджеры компании «КабельЭлектроСвязь» помогут купить кабель КПССнг(А)-FRLS по низкой цене, рассчитают цену кабеля КПССнг(А)-FRLS, проконсультируют по свойствам продукции. Оставьте контактные данные в для обратной связи или позвоните по указанному номеру.

Описание
Не распространяющие горение, с низким дымо- и газовыделением, с дополнительным огнестойким барьером для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 22 / 25
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной.

Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.

Огнестойкий барьер:
• скрученные жилы обматываются с перекрытием слюдосодержащей лентой.

Оболочка:
• на огнестойкий барьер накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 55,0 60,0 65,0 70,0 75,0 80,0 85,0
скрученные в пучок 65,0 70,0 75,0 80,0 85,0 90,0 95,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение между жилами в течение 1 мин., кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,20 - 3 6,35 36,42
- 4 6,85 39,44
1 - 5,50 33,41
2 - 6,00x8,85 39,44
0,35 - 3 7,05 57,74
- 4 7,65 63,39
1 - 6,15 52,10
2 - 6,65x10,15 63,39
0,5 - 3 7,40 58,56
- 4 8,00 72,79
1 - 6,40 44,33
2 - 6,90x11,00 72,79
0,75 - 3 7,60 67,76
- 4 8,20 84,92
1 - 6,70 50,62
2 - 7,20x11,70 84,92
1,00 - 3 8,30 79,19
- 4 9,00 99,80
1 - 7,20 58,59
2 - 7,70x12,70 99,80
1,5 - 3 8,70 100,16
- 4 9,40 127,17
1 - 3,10 73,14
2 - 8,60x14,10 127,17
2,5 - 3 9,70 135,07
- 4 10,70 173,12
1 - 9,10 97,02
2 - 9,60x16,10 173,12

Пример условного обозначения кабеля при заказе

Кабель КПССнг(А)-FRLS Nх2хS ТУ 3581-004-93497588-2011, где N – число пар, S – cечение токопроводящих жил;

или

Кабель КПССнг(А)-FRLS 3х0,5 ТУ 3581-004-93497588-2011, где 3 – число жил в пучке, 0,5 – cечение токопроводящих жил;

Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь

Особые условия эксплуатации

Класс пожарной опасности для кабелей КПССнг(А)-FRLS — П16.1.2.2.2 ГОСТ 31565

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
