ППГЭнг(А)-FRHF
ППГЭнг(А)-FRHF

ППГЭнг(А)-FRHF по низкой цене

Общая информация:

Кабель ППГЭнг(А)-FRHF – силового типа, экранирован от электромагнитных помех, обладает высокими противопожарными характеристиками: он огнестойкий, не распространяет горение, не имеет галогенов. Используется для подключения и питания стационарных установок, оборудования, механизмов.

Кабель монтируют в промышленных зданиях, сооружениях, на социальных и транспортных объектах, на атомных станциях.

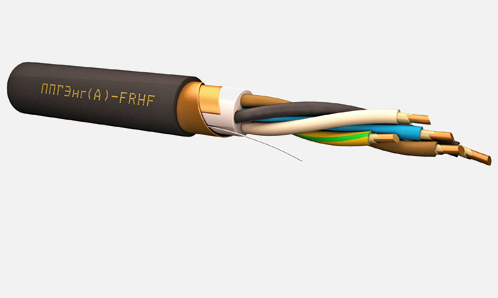

Кабель состоит из компонентов:

  • токопроводящей жилы монолитного или многопроволочного типа из меди;
  • термобарьера каждой жилы лентой из слюдосодержащих материалов;
  • индивидуальной изоляции разных цветов из безгалогенной ПВХ-композиции;
  • внутреннее заполнение из безгалогенной ПВХ-составляющей;
  • ленточное, фольгированное или проволочное экранирование;
  • наружный защитный слой безгалогенного ПВХ-полимера.

Обмотка проводников лентами позволяет сохранить функционирование изделия на протяжении 3 часов под воздействием огня.

Смотрите также:
ППГЭнг(А)-HF

Компания «КабельЭлектроСвязь» занимается производством и реализацией кабеля ППГЭнг(А)-FRHF. Для заказа обратитесь к представителям компании. Менеджеры помогут рассчитать цену кабеля в зависимости от требуемого объема, ознакомят с условиями доставки.

Описание
Не распространяющие горение, с термическим барьером на ТПЖ, с изоляцией и оболочкой из полимерной композиции не содержащей галогенов, экранированные на номинальное напряжение 0,66 И 1,0 кВ
Марка
Кабели силовые огнестойкие
ТУ
ТУ 27.32.13-005-93497588-2017
Конструктивные особенности
05 / 15 / 08 / 27
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Термический барьер:
• на токопроводящую жилу кабелей накладывают термический барьер их 2-х слюдосодержащих лент толщиной не менее 0,12мм с перекрытием не менее 40%.

Изоляция токопроводящих жил:
• токопроводящие жилы должны быть изолированы поливинилхлоридным пластикатом пониженной пожарной опасности не содержащей галогенов, не распространяющей горение по категории А.

Скрутка:
• изолированные жилы многожильных (2-х; 3-х; 4-х; 5-ти жильных) кабелей скручены в сердечник.

Внутренняя оболочка:
• выполняется из ПВХ (PVC) пластиката пониженной пожароопасности не содержащей галогенов с низким дымо- и газовыделе-нием. Внутренние и наружные промежутки сердечника заполняются материалом внутренней оболочки.

Экран:
• поверх внутренней оболочки кабелей накладывается экран с перекрытие из медной ленты или фольги под которыми проложен контактный проводник из медной луженой проволоки.

Наружная оболочка:
• поверх внутренней оболочки накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением не содержащей галогенов.

Электрические характеристики
Номинальное рабочее напряжение кабеля, кВ  0,66   0,66   0,66   1,0   1,0
Номинальное сечение жилы, мм2  1,5 и 2,5   4 и 6   10 и 16   1,5 и 2,5   4-16
Номинальная толщина изоляции, мм 0,6 0,7 0,9 0,8 1,0
Минимальная толщина изоляции, мм 0,44 0,53 0,71 0,62 0,80
Пиковое значение испытательного напряжения, кВ 9 11 15 13 16

Номинальное сечение жил, мм2 1,5 2,5 4,0 6,0 10,0 16,0
Сопротивление жилы постоянному току при 20 °С, не более Ом/км  12,10   7,41   4,61   3,08   1,83   1,15
Рабочее напряжение, не более, кВ 0,66/1,00

Область применения

Кабели предназначены для одиночной или групповой прокладки во внутренних электроустановках, многофункциональных высотных зданиях, комплексах и сооружениях с массовым пребыванием людей, для кабельных линий питания электрооборудования атомных станций (АЭС), электропроводок в офисных помещениях, оснащенных компьютерной техникой и микропроцессорной техникой, в детских садах, школах, больницах и для кабельных линий зрелищных комплексов и спортивных сооружений, в кабельных линиях питания оборудования систем безопасности (цепях пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции, эвакуационных лифтов), функционирующих при пожаре. Для передачи и распределения электрической энергии и электрических сигналов в стационарных электротехнических установках, а также в системах АС класса 2 по классификации ОПБ 88/97 (ПНАЭ Г-01-011) при номинальном переменном напряжении 380,500,660 и 1000 В частотой до 100Гц или при постоянном напряжении 500,750,1000 и 1500 В соответственно.

Массогабаритные параметры
Номинальное сечение токопроводящей жилы, мм2 Число жил и сечение, мм2 Масса 1 м токопроводящей жилы, г, не менее Наружный размер (диаметр) кабеля, мм Масса 1 км кабеля, кг
1,5 1x1,5 12,6 9,3 146
2x1,5 13,9 316
3x1,5 14,5 348
4x1,5 15,5 391
5x1,5 16,6 431
2,5 1x2,5 21,2 9,7 165
2x2,5 14,7 365
3x2,5 15,3 407
4x2,5 16,5 463
5x2,5 17,7 514
4 1x4 34,1 10,6 202
2x4 16,4 469
3x4 17,2 529
4x4 18,6 609
5x4 20,1 680
6 1x6 51,3 11,1 232
2x6 17,4 549
3x6 18,3 629
4x6 19,8 731
5x6 21,5 822
10 1x10 86,6 11,9 288
2x10 19,1 694
3x10 20,0 812
4x10 21,7 957
5x10 23,8 1099
16 1x16 141,5 13,2 376
2x16 21,1 906
3x16 22,3 1080
4x16 24,4 1302
5x16 26,6 1490

Пример условного обозначения кабеля при заказе

ППГЭнг(А)-FRHF NхS ТУ 27.32.13-005-93497588-2017 , где N – число жил, S – cечение токопроводящих жил.

Особые условия эксплуатации

Класс пожарной опасности для кабелей ППГЭнг(А)-FRHF — П16.1.1.2.1 ГОСТ 31565.

Кабели предназначены для применения в объектах, где в случае пожара необходимо в течении минимум 180 минут сохранение работоспособности в условиях воздействия открытого огня при температуре от 750 °С.

Длительно допустимая температура нагрева токопроводящих жил кабелей при эксплуатации не должна превышать 70 °С, в режиме перегрузки — 90 °С. Предельная температура нагрева токопроводящих жил кабелей при коротком замыкании не должна превышать 160 °С, по условию не возгорания — 250 °С.

Кабели могут применяться во взрывоопасных зонах любого класса, кроме зон класса В1 (ПУЭ).
