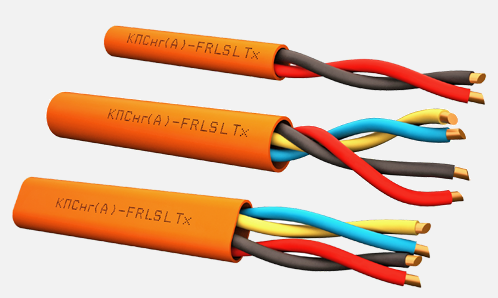

КПСнг(А)-FRLSLTx 2х2х1,5
КПСнг(А)-FRLSLTx 2х2х1,5

КПСнг(А)-FRLSLTx 2х2х1,5 по низкой цене

Общая информация:

Кабель КПСнг(А)-FRLSLTx 2х2х1,5 – огнестойкий негорючий кабель, выделяющий малое количество токсичных веществ и дыма при горении.

Применяются для прокладки группами и одиночно. Под действием открытого пламени поддерживает работоспособность не менее 3 часов. Кабель обладает малым дымо- и газовыделением, слабой токсичностью благодаря использованию в производстве современных полимерных материалов.

Цена КПСнг(А)-FRLSLTx 2х2х1.5 - 201010 рублей с НДС (за бухту диаметром 200м)


Описание
Не распространяющие горения с оболочкой из полимерной композиции не содержащей галогенов для систем охранной пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 22 / 24
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил КПСнг(А)-FRLSLTx 2х2х1,5:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной с низкой токсичностью продуктов горения.

Цвет оболочки — оранжевый.


Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 55,0 60,0 65,0 70,0 75,0 80,0 85,0
скрученные в пучок 65,0 70,0 75,0 80,0 85,0 90,0 95,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение между жилами в течение 1 мин., кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,20 - 3 5,40 35,14
- 4 5,80 43,52
1 - 4,70 26,74
2 - 5,20x7,75 43,52
0,35 - 3 6,10 43,79
- 4 6,55 54,80
1 - 5,35 32,77
2 - 5,85x9,05 54,80
0,5 - 3 6,40 49,95
- 4 6,90 62,25
1 - 5,65 37,64
2 - 6,15x9,65 62,25
0,75 - 3 6,80 58,92
- 4 7,30 74,02
1 - 6,00 43,82
2 - 6,50x10,40 74,02
1,00 - 3 7,30 69,58
- 4 7,90 87,89
1 - 6,50 51,26
2 - 7,00x11,40 87,89
1,5 - 3 7,80 94,28
- 4 8,50 119,07
1 - 7,20 69,50
2 - 7,70x12,50 119,07
2,5 - 3 8,90 129,08
- 4 9,70 164,68
1 - 8,20 93,47
2 - 8,70x14,60 164,68

Пример условного обозначения кабеля при заказе

• Кабель КПСнг(А)-FRLSLTx 2х2х1,5 ТУ 3581-004-93497588-2011, где 2 - число пар, 1,5 - сечение токопроводящих жил;



Особые условия эксплуатации

Класс пожарной опасности для кабелей КПСнг А -FRLSLTx 2*2*1,5 — П16.1.2.1.2 ГОСТ 31565

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
