КПСнг(А)-FRLSLTx 2х2х0,35 по низкой цене

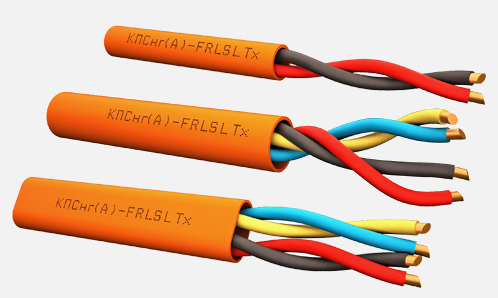

Кабель КПСнг(А)-FRLSLTx 2х2х0,35 – огнестойкий негорючий кабель, выделяющий малое количество токсичных веществ и дыма при горении.
Применяются для прокладки группами и одиночно. Под действием открытого пламени поддерживает работоспособность не менее 3 часов. Кабель обладает малым дымо- и газовыделением, слабой токсичностью благодаря использованию в производстве современных полимерных материалов.
Цена КПСнг(А)-FRLSLTx 2х2х0,35 - 77101 рублей с НДС (за бухту диаметром 200м)
- Описание
- Не распространяющие горения с оболочкой из полимерной композиции не содержащей галогенов для систем охранной пожарной сигнализации на рабочее напряжение 300 В
- Марка
- Кабели огнестойкие
- ТУ
- ТУ 3581-004-93497588-2011
- Конструктивные особенности
- 21 / 22 / 24
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.Изоляция токопроводящих жил КПСнг(А)-FRLSLTx 2х2х0,35:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной с низкой токсичностью продуктов горения.Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.Оболочка:
• наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением и с низкой токсичностью продуктов горения.Цвет оболочки — оранжевый.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,2 0,35 0,50 0,75 1,00 1,5 2,5 Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 55,0 60,0 65,0 70,0 75,0 80,0 85,0 скрученные в пучок 65,0 70,0 75,0 80,0 85,0 90,0 95,0 Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50 Испытательное переменное напряжение между жилами в течение 1 мин., кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 - Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг 0,20 - 3 5,40 35,14 - 4 5,80 43,52 1 - 4,70 26,74 2 - 5,20x7,75 43,52 0,35 - 3 6,10 43,79 - 4 6,55 54,80 1 - 5,35 32,77 2 - 5,85x9,05 54,80 0,5 - 3 6,40 49,95 - 4 6,90 62,25 1 - 5,65 37,64 2 - 6,15x9,65 62,25 0,75 - 3 6,80 58,92 - 4 7,30 74,02 1 - 6,00 43,82 2 - 6,50x10,40 74,02 1,00 - 3 7,30 69,58 - 4 7,90 87,89 1 - 6,50 51,26 2 - 7,00x11,40 87,89 1,5 - 3 7,80 94,28 - 4 8,50 119,07 1 - 7,20 69,50 2 - 7,70x12,50 119,07 2,5 - 3 8,90 129,08 - 4 9,70 164,68 1 - 8,20 93,47 2 - 8,70x14,60 164,68 - Пример условного обозначения кабеля при заказе
• Кабель КПСнг(А)-FRLSLTx 2х2х0,35 ТУ 3581-004-93497588-2011, где 2 - число пар, 0,35 - сечение токопроводящих жил;
- Особые условия эксплуатации
Класс пожарной опасности для кабелей КПСнг А -FRLSLTx 2*2*0.35 — П16.1.2.1.2 ГОСТ 31565
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.
Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
