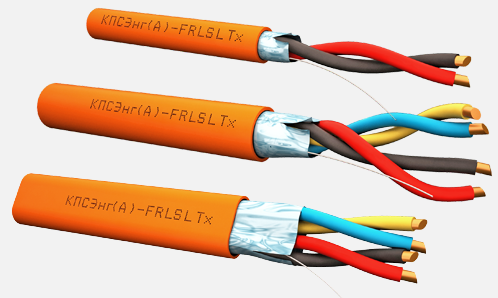

КПСЭнг(А)-FRLSLTx 1х2х1,5
КПСЭнг(А)-FRLSLTx 1х2х1,5

КПСЭнг(А)-FRLSLTx 1х2х1,5 по низкой цене

Общая информация:

Кабель КПСЭнг(А)-FRLSLTx 1х2х1,5 характеризуется не горючестью, огнестойкостью, слабым выбросом газов и дыма низкой токсичности.

Длина бухты 200 метров

 КПСЭнг(А)-FRLSLTx 1х2х1,5    Цена:   от 123644 рублей

Безопасен при групповой прокладке, функционирует в условиях пожара в пределах 3 часов. Наличие экрана минимизирует влияние электромагнитных помех на передаваемую информацию.

Описание
Не распространяющие горения, с низким дымо- газовыделением, с низкой токсичностью продуктов горения, экранированные для систем охранно-пожарной сигнализации на рабочее напряжение 300В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 22 / 24 / 26
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной с низкой токсичностью продуктов горения.

Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.

Экран:
• поверх сердечника накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок. Под экраном располагается контактный проводник из медной луженой проволоки.

Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением и с низкой токсичностью продуктов горения.

Цвет оболочки — оранжевый.


Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 70,0 75,0 80,0 85,0 90,0 95,0 100,0
скрученные в пучок 85,0 85,0 90,0 95,0 105,0 105,0 115,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение между жилами или между жилами и экраном в течение 1 мин, кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,20 - 3 5,60 39,04
- 4 6,00 48,36
1 - 4,90 29,71
2 - 5,40x7,95 48,36
0,35 - 3 6,30 48,65
- 4 6,75 60,89
1 - 5,55 36,41
2 - 6,05x9,25 60,89
0,5 - 3 6,60 55,50
- 4 7,10 69,17
1 - 5,85 41,82
2 - 6,35x9,85 69,17
0,75 - 3 7.00 65,47
- 4 7,50 82,24
1 - 6,20 48,69
2 - 6,70x10,60 82,24
1,00 - 3 7,50 77,31
- 4 8,10 97,66
1 - 6,70 56,95
2 - 7,20x11,60 97,66
1,5 - 3 8,00 104,76
- 4 8.70 132,30
1 - 7,40 77,22
2 - 7,90x12.70 132,30
2,5 - 3 9,10 143,42
- 4 9,90 182,98
1 - 8,40 103,85
2 - 8.90x14.80 182,98

Пример условного обозначения кабеля при заказе

• Кабель КПСЭнг(А)-FRLSLTx 1х2х1,5 ТУ 3581-004-93497588-2011, где 1 – число пар, 1,5 – cечение токопроводящих жил;



Особые условия эксплуатации

Класс пожарной опасности для кабелей КПСЭнг А FRLSLTx 1*2*1,5 — П16.1.2.1.2 ГОСТ 31565

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
