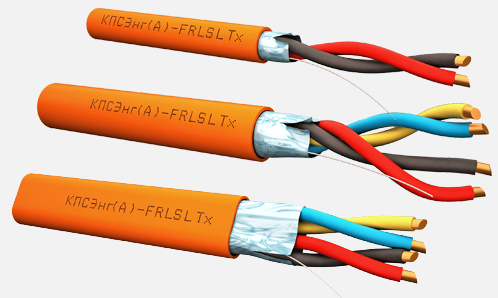

КПСЭнг(А)-FRLSLTx 1х2х1 по низкой цене
Кабель КПСЭнг(А)-FRLSLTx 1х2х1 характеризуется не горючестью, огнестойкостью, слабым выбросом газов и дыма низкой токсичности.
Длина бухты 200 метров
| КПСЭнг(А)-FRLSLTx 1х2х1 | Цена: от 96336 рублей |
Обеспечивает стабильное функционирование систем противопожарной охраны:
- питание сигнальных и защитных устройств;
- передачу электросигнала между частями системы;
- поддержка работы систем жизнеобеспечения.
Разрешен к применению на объектах разного назначения (в т.ч. общественные объекты, атомные станции, подземные сооружения) в местах скопления людей.
- Описание
- Не распространяющие горения, с низким дымо- газовыделением, с низкой токсичностью продуктов горения, экранированные для систем охранно-пожарной сигнализации на рабочее напряжение 300В
- Марка
- Кабели огнестойкие
- ТУ
- ТУ 3581-004-93497588-2011
- Конструктивные особенности
- 21 / 22 / 24 / 26
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной с низкой токсичностью продуктов горения.Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.Экран:
• поверх сердечника накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок. Под экраном располагается контактный проводник из медной луженой проволоки.Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается наружная оболочка из ПВХ (PVC) пластиката пониженной пожароопасности с низким дымо- и газовыделением и с низкой токсичностью продуктов горения.Цвет оболочки — оранжевый.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,2 0,35 0,50 0,75 1,00 1,5 2,5 Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 70,0 75,0 80,0 85,0 90,0 95,0 100,0 скрученные в пучок 85,0 85,0 90,0 95,0 105,0 105,0 115,0 Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50 Испытательное переменное напряжение между жилами или между жилами и экраном в течение 1 мин, кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 - Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг 0,20 - 3 5,60 39,04 - 4 6,00 48,36 1 - 4,90 29,71 2 - 5,40x7,95 48,36 0,35 - 3 6,30 48,65 - 4 6,75 60,89 1 - 5,55 36,41 2 - 6,05x9,25 60,89 0,5 - 3 6,60 55,50 - 4 7,10 69,17 1 - 5,85 41,82 2 - 6,35x9,85 69,17 0,75 - 3 7.00 65,47 - 4 7,50 82,24 1 - 6,20 48,69 2 - 6,70x10,60 82,24 1,00 - 3 7,50 77,31 - 4 8,10 97,66 1 - 6,70 56,95 2 - 7,20x11,60 97,66 1,5 - 3 8,00 104,76 - 4 8.70 132,30 1 - 7,40 77,22 2 - 7,90x12.70 132,30 2,5 - 3 9,10 143,42 - 4 9,90 182,98 1 - 8,40 103,85 2 - 8.90x14.80 182,98 - Пример условного обозначения кабеля при заказе
• Кабель КПСЭнг(А)-FRLSLTx 1х2х1 ТУ 3581-004-93497588-2011, где 1 – число пар, 1 – cечение токопроводящих жил;
- Особые условия эксплуатации
Класс пожарной опасности для кабелей КПСЭнг А FRLSLTx 1*2*1 — П16.1.2.1.2 ГОСТ 31565
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.
Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
