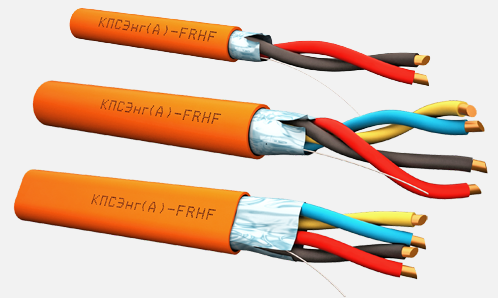

КПСЭнг(А)-FRHF 2x2x0,75
КПСЭнг(А)-FRHF 2x2x0,75

Кабели огнестойкие КПСЭнг(А)-FRHF 2x2x0,75 по низкой цене

Кабели огнестойкие
ТУ 3581-004-93497588-2011
Не распространяющие горение, с наружной оболочкой из полимерной композиции не содержащей галогенов, для систем охранно-пожарной сигнализации, экранированные на рабочее напряжение 300 В
Общая информация:

Кабель КПСЭнг А - FRHF 2x2x0.75 не имеет галогенов в составе внешней оболочки, огнестоек, не поддерживает горение. Экранирование перекрывает влияние электромагнитных помех на передаваемый сигнал.


Стоимость: КПСЭнг(А)-FRHF 2x2x0.75  - 59182 рублей за бухту длинной 200 метров

Оболочка из современных композитных составов обеспечивает:

  • высокие характеристики прочности кабеля;
  • отсутствие токсичных и коррозионно-активных соединений при тлении.

Класс А предполагает монтаж кабеля одиночно и группами. Используется в людных местах, при пожарах сохраняет функционирование до 180 минут. Кабели огнестойкие КПСЭнг(А)-FRHF 2x2x0,75 обеспечивают передачу сигнала внутри противопожарных систем и питания электроустановок в магазинах, больницах, тоннелях, вокзалах, атомных станциях.

Описание
Не распространяющие горение, с наружной оболочкой из полимерной композиции не содержащей галогенов, для систем охранно-пожарной сигнализации, экранированные на рабочее напряжение 300 В
Марка
Кабели огнестойкие
ТУ
ТУ 3581-004-93497588-2011
Конструктивные особенности
21 / 23 / 26
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.

Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной.

Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.

Экран:
• поверх сердечника накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок. Под экраном располагается контактный проводник из медной луженой проволоки.

Оболочка:
• наружная оболочка изготавливается из полимерной композиции не содержащей галогенов.

Цвет оболочки — оранжевый.


Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,2 0,35 0,50 0,75 1,00 1,5 2,5
Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0
Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 70,0 75,0 80,0 85,0 90,0 95,0 100,0
скрученные в пучок 85,0 85,0 90,0 95,0 105,0 105,0 115,0
Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50
Испытательное переменное напряжение между жилами или между жилами и экраном в течение 1 мин, кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,75 - 3 7.00 65,47
- 4 7,5 82,24
1 - 6,2 48,69
2 - 6,70x10,60 82,24
Пример условного обозначения кабеля при заказе

• Кабель КПСЭнг(А)-FRHF 2x2x0.75 ТУ 3581-004-93497588-2011, где 2 – число пар, 0,75 – cечение токопроводящих жил;



Особые условия эксплуатации

Класс пожарной опасности для кабелей КПСЭнг(А)-FRHF 2*2*0,75 — П16.1.1.2.1 ГОСТ 31565

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.

Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.

Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
