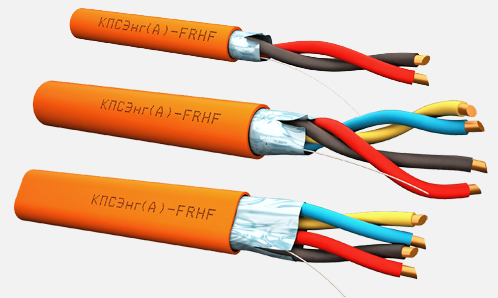

КПСЭнг(А)-FRHF 2x2x0,5 по низкой цене
Кабель КПСЭнг А - FRHF 2x2x0.5 не имеет галогенов в составе внешней оболочки, огнестоек, не поддерживает горение. Экранирование перекрывает влияние электромагнитных помех на передаваемый сигнал.
Стоимость: КПСЭнг(А)-FRHF 2x2x0.5 - 46523 рублей за бухту длинной 200 метров
Оболочка из современных композитных составов обеспечивает:
- высокие характеристики прочности кабеля;
- отсутствие токсичных и коррозионно-активных соединений при тлении.
Класс А предполагает монтаж кабеля одиночно и группами. Используется в людных местах, при пожарах сохраняет функционирование до 180 минут. Кабели огнестойкие КПСЭнг(А)-FRHF 2x2x0.5 обеспечивают передачу сигнала внутри противопожарных систем и питания электроустановок в магазинах, больницах, тоннелях, вокзалах, атомных станциях.
Расчет цены кабеля КПСЭнг(А)-FRHF осуществляется менеджерами компании «КабельЭлектроСвязь» на основании объема требуемой продукции.
- Описание
- Не распространяющие горение, с наружной оболочкой из полимерной композиции не содержащей галогенов, для систем охранно-пожарной сигнализации, экранированные на рабочее напряжение 300 В
- Марка
- Кабели огнестойкие
- ТУ
- ТУ 3581-004-93497588-2011
- Конструктивные особенности
- 21 / 23 / 26
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483.Изоляция токопроводящих жил:
• токопроводящие жилы изолированы огнестойкой кремнийорганической резиной.Скрутка:
• две изолированные жилы скручиваются в пару, три и четыре изолированные жилы — в пучок. В двупарных кабелях пары укладываются параллельно в сердечник.Экран:
• поверх сердечника накладывается общий экран в виде ламинированной алюминиевой фольги, слоем металла внутрь с перекрытием кромок. Под экраном располагается контактный проводник из медной луженой проволоки.Оболочка:
• наружная оболочка изготавливается из полимерной композиции не содержащей галогенов.Цвет оболочки — оранжевый.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,2 0,35 0,50 0,75 1,00 1,5 2,5 Электрическое сопротивление цепи (двух жил пары), пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 192,0 126,0 78,4 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 100 100 100 100 100 100 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: скрученные в пару 70,0 75,0 80,0 85,0 90,0 95,0 100,0 скрученные в пучок 85,0 85,0 90,0 95,0 105,0 105,0 115,0 Коэффициент затухания на частоте 1000 Гц, дБ/ км, не более 2,00 1,50 1,30 1,20 0,95 0,70 0,50 Испытательное переменное напряжение между жилами или между жилами и экраном в течение 1 мин, кВ или 2кВ при постоянном токе. 1,5 1,5 1,5 1,5 1,5 1,5 1,5 - Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Число жил в пучке Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг 0,5 - 3 6,6 55,5 - 4 7,1 69,17 1 - 5,85 41,82 2 - 6,35x9,85 69,17 - Пример условного обозначения кабеля при заказе
• Кабель КПСЭнг(А)-FRHF 2x2x0.5 ТУ 3581-004-93497588-2011, где 2 – число пар, 0,5 – cечение токопроводящих жил;
- Особые условия эксплуатации
Класс пожарной опасности для кабелей КПСЭнг(А)-FRHF 2*2*0,5 — П16.1.1.2.1 ГОСТ 31565
Кабели предназначены для эксплуатации при температуре окружающей среды от минус 50 °С до плюс 70 °С и относительной влажности воздуха до 98% при температуре до 35 °С.
Монтаж кабелей должен проводиться при температуре окружающей среды не ниже минус 10° С.
Радиус изгиба при монтаже и эксплуатации должен быть не менее 10 номинальных наружных диаметров кабелей по оболочке.
