ПНСП
ПНСП

ПНСП по низкой цене

Марка
Провода нагревательные
ТУ
ТУ 16.К71-013-88

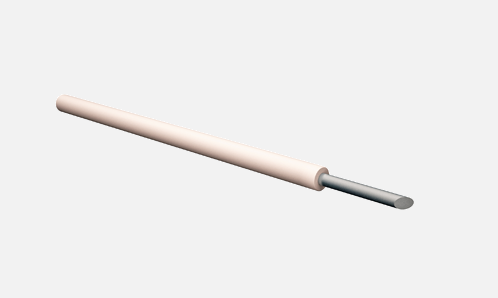

Конструкция

Токопроводящие жилы:
• однопроволочная из мягкой стальной или мягкой стальной оцинкованной проволоки по ГОСТу 3282, класс гибкости 1 ГОСТ 22483.

Изоляция токопроводящих жил:
• на токопроводящую жилу накладывается изоляция в виде сплошного концентрического слоя из полипропилена.

Механические характеристики:
Провода стойкие к изгибу и выдерживают не менее 3 циклов изгиба вокруг ролика диаметром, равному десятикратному номинальному наружному диаметру провода.

Цвет изоляции — по желанию Заказчика.

Электрические характеристики
Показатель Диаметр однопроволочных жил, мм
1,2 1,4 2,0 3,0
Номинальное значение электрического сопротивления токо-проводящей жилы постоянному току, пересчитанное на 1 м длины и температуре 20 °С, Ом/м  пнсв  0,140 0,110 0,043 0,026
 пнсп  0,12 0,09 0,043 0,026
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С не менее, МОм 1,0 1,0 1,0 1,0
Значение испытательного переменного напряжения приложенного в воде в течении 2 мин, кВ 2,0 2,0 2,0 2,0
Массогабаритные параметры
Число жил Номинальный диаметр проволоки, мм Номинальный наружный диаметр провода, мм Расчетная масса 1 км провода, кг
1 1,2 2,8 19,0
1 1,4 3,0 20,0
1 2,0 3,6 32
1 3,0 4,6 64
Пример условного обозначения кабеля при заказе
провод марки ПНСП с токопроводящей жилой из стальной мягкой проволоки диаметром 1,2мм с изоляцией из полипропилена: «ПНСП 1x1,24 ПП ТУ 16.К71-013-88»
