КПСВВт
КПСВВт

КПСВВт по низкой цене

Общая информация:

Lorem ipsum dolor sit amet, consectetur adipiscing elit. Duis tincidunt magna ut enim laoreet, eget suscipit diam varius. Mauris id lacinia nulla. Suspendisse nisl diam, laoreet ut mauris non, pellentesque varius augue. Cras ac odio sit amet felis porttitor placerat non quis neque. In et lorem nec felis commodo sagittis sed euismod ipsum. Integer molestie auctor tristique. Quisque elementum quam nec urna efficitur tristique.
Vivamus bibendum arcu a mauris vestibulum, eleifend gravida enim malesuada. Cras cursus, justo non lobortis dictum, lorem leo euismod sem, id imperdiet magna sapien sit amet odio. Suspendisse sed neque ut lorem molestie lobortis. Nullam id.

Описание
С изоляцией и оболочкой из ПВХ пластиката повышенной теплостойкости для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
Марка
Кабели монтажные
ТУ
ТУ 3560-003-93497588-2009
Конструктивные особенности
19 / 13 / 08

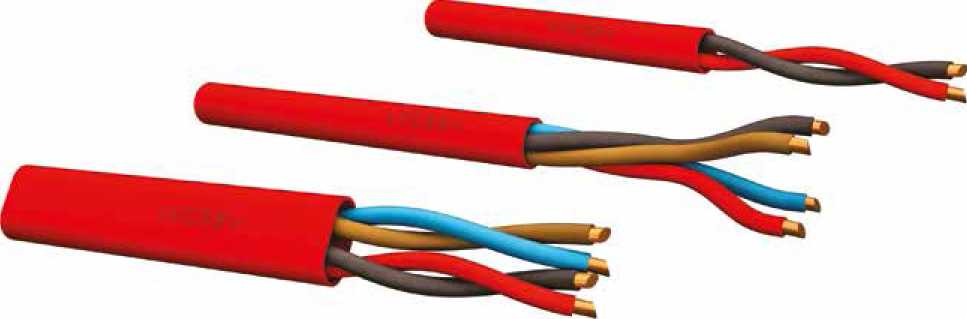

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 или 3 по ГОСТ 22483.

Изоляция токопроводящих жил:
• в виде сплошного концентрического слоя из поливинилхлоридного пластиката повышенной теплостойкости.

Скрутка:
• две изолированные жилы скручиваются в пару, в кабелях с числом пар 2 и более пары скручиваются между собой в сердечник.
Кабели производятся количеством пар до 40.

Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается оболочка из поливинилхлоридного пластиката повышенной теплостойкости.

Цвет оболочки — красный.

Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2
0,5 0,75 1,0 1,5 2,5
Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 37,4 25,5 18,8 12,6 8,0
Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100
Электрическая емкость пары на 1 км длины кабеля, нФ, не более: однопарных 90,0 96,0 102,0 104,4 126,0
с числом пар 2 и более 80,0 90,0 94,8 98,4 108,0
Коэффициент затухания на частоте 1000 Гц при температуре 20 °С, дБ/I км, не более: однопарных 1,32 0,98 0,88 0,66 0,57
с числом пар 2 и более 1,20 0,91 0,80 0,60 0,48
Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин., кВ постоянного тока 1,7 1,7 1,7 1,7 1,7
переменного тока частотой 50 Гц 1,0 1,0 1,0 1,0 1,0

Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг
0,5 1 5,2 26,4
2 5,2x8,8 51,2
0,75 1 5,6 34,0
2 5,6x9,5 67,2
1,0 1 6,3 40,3
2 6,3x10,3 78,9
1,5 1 6,8 56,5
2 7,1x12,2 113,1
2,5 1 8,2 79,0
2 9,8x15,0 156,3

Пример условного обозначения кабеля при заказе
кабель марки КПСВВт двухпарный, с жилами сечением 0,50 мм2: «КПСВВт 2x2x0,50 ТУ 3560-003-93497588-2009»
Особые условия эксплуатации

Кабели симметричные парной скрутки марок КПСВВт, предназначены для одиночной стационарной прокладки в современных системах сигнализации, в системах контроля доступа, а также в других системах управления, контроля АСУТП и связи.
