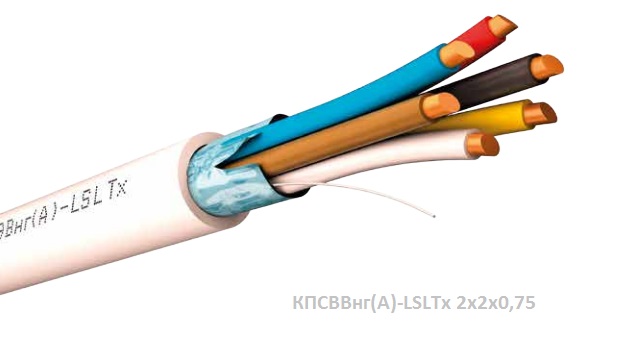

КПСВВнг(А)-LSLTx 2х2х0,75 по низкой цене
Общая информация:
Цена кабеля КПСВВнг(А)-LSLTx 2х2х0,75: 37705 в рублях с НДС (диаметр бухты 200 метров)
- Описание
- С изоляцией и оболочкой пониженной пожароопасности с низким дымо- и газовыделением с низкой токсичностью продуктов горения для систем охранно-пожарной сигнализации на рабочее напряжение 300 В
- Марка
- Кабели монтажные
- ТУ
- ТУ 3560-003-93497588-2009
- Конструктивные особенности
- 08 / 20
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 или 3 по ГОСТ 22483.Изоляция токопроводящих жил:
• из ПВХ пластиката пониженной пожароопасности и низким дымо- газовыделением с низкой токсичностью горения.Скрутка:
• две изолированные жилы скручиваются в пару, В кабелях с числом пар 2 и более пары скручиваются между собой в сердечник.
Кабели производятся количеством пар до 40.Оболочка:
• поверх скрученных пар или пучка скрученных жил накладывается оболочка из ПВХ пластиката пониженной пожароопасности и низким дымо- газовыделением с низкой токсичностью горенияЦвет оболочки — белый.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 37,4 25,5 18,8 12,6 8,0 Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100 Электрическая емкость пары на 1 км длины кабеля, нФ, не более: однопарных 90,0 96,0 102,0 104,4 126,0 с числом пар 2 и более 80,0 90,0 94,8 98,4 108,0 Коэффициент затухания на частоте 1000 Гц при температуре 20 °С, дБ/1 км, не более: однопарных 1,32 0,98 0,88 0,66 0,57 с числом пар 2 и более 1,20 0,91 0,80 0,60 0,48 Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин., кВ: постоянного тока 1,7 1,7 1,7 1,7 1,7 переменного тока частотой 50 Гц 1,0 1,0 1,0 1,0 1,0 - Массогабаритные параметры
Номинальное сечение жил, мм2 Число пар Наружный размер (диаметр) кабеля, мм, не более Расчетная масса 1 км кабеля, кг 1 5,2 26,4 2 5,2x8,8 51,2 4 5,6 34,0 0,5 8 5,6x9,5 67,2 12 6,3 40,3 16 6,3x10,3 78,9 20 6,8 56,5 32 7,1x12,2 113,1 40 8,2 79,0 0,75 1 5,9 35,5 2 7,0x9,9 68,7 1,0 1 6,4 41,8 2 6,4x11,0 81,4 1,5 1 7,2 58,0 2 7,2x12,4 113,6 2,5 1 8,2 79 2 9,8x15,0 159,5
