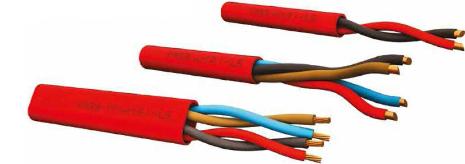

КМВВКВнг(А)-LSLTx по низкой цене
КМВВКВнг(А)-LSLTx - Предназначен для систем пожарной сигнализации. Рассчитан на повышенные нагрузки в виде электромагнитных явлений. Монтажные кабели КМВВКВнг(А)-LSLTx рассчитаны на эксплуатацию в условиях повышенных требований к безопасности кабельной системы.
Продукцию вы можете приобрести напрямую у производителя ООО «КабельЭлектроСвязь». Купить монтажные кабели КМВВКВнг(А)-LSLTx можно крупным и мелким оптом. Специалисты компании подберут номенклатуру, оптимально соответствующую заявленным условиям эксплуатации. Продукция реализуется по умеренным ценам с доставкой до терминалов транспортных компаний.
- Описание
- с изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- и газовыделением.
- Марка
- КАБЕЛИ МОНТАЖНЫЕ
- ТУ
- ТУ 3560-002-93497588-2008
- Конструктивные особенности
- 16 / 08 / 18
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки соответствуют классу 1 по ГОСТ 22483, классу 3 для 7-многопро-волочных жил. Кабели с гибкими жилами имеют маркировку - «Г».Изоляция токопроводящих жил:
• из поливинилхлоридного пластиката пониженной пожароопасности и низким дымо - газовыделением.Скрутка:
• две изолированные жилы скручиваются в пару, в плоских кабелях 2 пары располагаются параллельно в одной плоскости. В круглых кабелях (до 10 пар), пары скручиваются между собой в сердечник.Оболочка:
• поверх скрученных пар накладывается оболочка из поливинилхлоридного пластиката с пониженной пожарооопасности и низким дымо -газовыделением.Цвет оболочки — красный.
- Электрические характеристики
Наименование параметра Норма для кабеля с номинальным сечением жил, мм2 0,5 0,75 1,0 1,5 2,5 Электрическое сопротивление пары токопроводящих жил, пересчитанное на 1 км длины кабеля и температуру 20 °С, Ом, не более 73,2 51,0 37,6 25,2 16,0 Электрическое сопротивление изоляции жил, для цепей жила-жила, при температуре 20 °С, Мом х км, не менее 100 100 100 100 100 Испытательное напряжение между жилами в течение 1 мин., кВ — переменного тока частотой 50 Гц 1,5 1,5 1,5 1,5 1,5 - Массогабаритные параметры
Cечениежил, S, мм2
Число пар в кабелях, N
Наружный размер кабелей, DH, не более, мм
Расчетная масса 1 км кабелей, кг
0,5
1
5,2
30,9
2
6,2x8,8
55,3
0,75
1
5,6
39
2
6,7x9,5
72,1
1
1
6,3
48,3
2
7,6x10,3
89,5
1,5
1
6,8
64,7
2
8,2x12,2
120,7
2,5
1
8,2
88,5
2
9,8x15,0
156,3
- Пример условного обозначения кабеля при заказе
• кабель марки КМВВнг(A)-LS двупарный, с жилами сечением 0,50 мм2:
«КМВВнг(A)-LS 2x2x0,50 ТУ 3560-002-93497588-2008»• кабель марки КМВВ-Пнг(A)-LS двупарный, плоский с параллельно уложенными жилами сечением 0,50 мм2:
«КМВВ-Пнг(A)-LS- 2x2x0,50 ТУ 3560-002-93497588-2008»- Особые условия эксплуатации
Кабели марок КМВВнг(А)-LS не распространяют горение при одиночной прокладке и при прокладке в пучках.
Класс пожарной опасности для кабелей КМВВнг(А)-LS, — П16.8.2.2.2 ГОСТ 31565.
