КСВВ по низкой цене

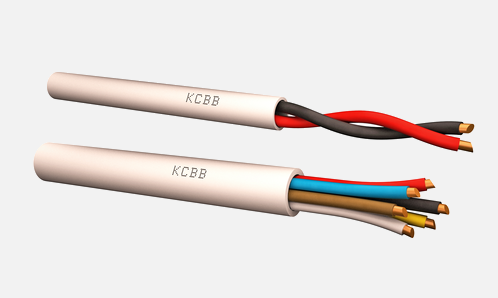

Кабель КСВВ принадлежит к группе сигнальных, предназначен для использования в сетях связи, сигнализации, передачи сигналов на стационарные установки и оборудование.
Используется для прокладки только одиночно внутри помещений жилого, офисного либо промышленного назначения и кабельных сооружений. Монтаж кабеля осуществляется при положительных температурах, эксплуатация – в диапазоне -40...+60С.
Кабель состоит из:
- монопроволочных токопроводящих медных жил, диаметр и количество которых варьируется в зависимости от требуемого функционала;
- изоляционного слоя, исполненного из ПВХ-составляющей, каждый защищенный проводник имеет индивидуальную расцветку;
- внешней защиты кабеля, представленной белым ПВХ-пластикатом.
Купить кабель КСВВ по цене завода-изготовителя можно в компании «КабельЭлектроСвязь». Позвоните менеджерам компании или оставьте контактные данные, чтобы уточнить характеристики продукции, способы доставки и цену на кабель.
Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь
- Описание
- С изоляцией и оболочкой из ПВХ пластиката
- Марка
- Кабели монтажные
- ТУ
- ТУ 3560-001-93497588-2015
- Конструктивные особенности
- 02 / 04 / 08
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами проволок 0,4; 0,5; 0,64; 0,8 мм для кабелей КСВВИзоляция токопроводящих жил:
• токопроводящая жила изолируется ПВХ пластикатом.Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.Оболочка:
• поверх сердечника накладывается оболочка из поливинилхлоридного пластиката.Цвет оболочки — белый.
- Электрические характеристики
-
Наименование параметра для однопроволочных жил диаметром, мм для многопроволочных жил сечением, мм2 0,40 0,50 0,64 0,80 0,12 0,20 0,35 Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0 165,0 97,0 58,0 Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50 50 50 50 - Область применения
Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной и нестационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель для кабелей КСВВ, для эксплуатации в условиях стационарной и нестационарной прокладки для кабелей КСВВГ.
Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.
Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.
Класс пожарной опасности для кабелей КСВВ, КСВВГ — 01.8.2.5.4 ГОСТ 31565.
- Массогабаритные параметры
-
Число и номинальный диаметр жилы, мм Расчетные размеры готового кабеля, мм Расчетная масса 1 км кабеля, кг 2x0,4 1,9x2,8 8,07 4x0,4 3,2 13,24 6x0,4 3,7 18,03 8x0,4 4,1 23,14 10x0,4 4,7 28,29 12x0,4 4,8 32,21 14x0,4 5,2 37,54 16x0,4 5,4 41,84 20x0,4 5,7 49,73 2x0,5 2,0 х 3,0 9,91 4x0,5 3,4 16,71 6x0,5 4,0 23,10 8x0,5 4,4 29,82 10x0,5 5,1 36,61 12x0,5 5,3 42,03 14x0,5 5,6 48,99 16x0,5 5,9 54,83 20x0,5 6,2 65,73 2x0,64 2,3 х 3,7 14,72 4x0,64 4,2 25,67 6x0,64 5,0 36,06 8x0,64 5,5 46,81 10x0,64 6,5 57,75 12x0,64 6,7 66,84 14x0,64 7,1 77,91 16x0,64 7,5 87,56 20x0,64 7,9 105,83 2x0,8 2,5 х 4,0 19,00 4x0,8 4,6 33,91 6x0,8 5,5 48,19 8x0,8 6,1 62,85 10x0,8 7,1 77,75 12x0,8 7,3 90,58 14x0,8 7,8 105,59 16x0,8 8,3 119,05 20x0,8 8,7 144,82 - Пример условного обозначения кабеля при заказе
- • кабель марки КСВВ двупарный, с жилами из проволоки диаметром 0,50 мм: «КСВВ 2x2x0,5 ТУ 3560-001-93497588-2015»
