КСВЭВнг(А)-LSLTx
КСВЭВнг(А)-LSLTx

КСВЭВнг(А)-LSLTx по низкой цене

Общая информация:

Кабели КПСВЭВнг(А)-LSLTx для систем сигнализации и управления, групповой прокладки, с пониженным дымо- и газовыделением, низкотоксичные. КабельЭлектроСвязь предлагает купить КПСВЭВнг(А)-LSLTx оптом с завода производителя. Предлагаем скачать актуальные цены на кабель по ссылке.

Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
02 / 06 / 07 / 08 / 10

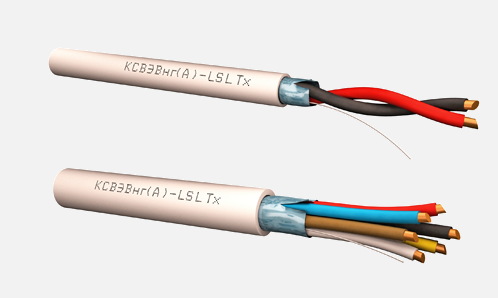

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 мм.

Изоляция токопроводящих жил:
• токопроводящая жила изолируется ПВХ пластикатом пониженной пожароопасности с низким дымо- газовыделением, с низкой токсичностью продуктов горения.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• поверх экранированного сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.

Под экраном прокладывается контактная медная луженая проволока.

Оболочка:
• Поверх экранированного сердечника накладывается оболочка из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- газовыделением, с низкой токсичностью продуктов горения.

Цвет оболочки — белый.

Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм

0,40 0,50 0,64 0,80
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50
Область применения

Кабели предназначены для использования с учетом объема горючей нагрузки кабелей для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной и нестационарной прокладки в коллекторах, тоннелях, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернаторного типа и детских учреждениях, зданиях, помещениях при отсутствии механических воздействий на кабель.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСВЭВнг(А)-LSLTx, КСВЭмВнг(А)-LSLTx, — П16.8.2.1.1 ГОСТ 31565.

Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь

Массогабаритные параметры
Число и номинальный диаметр жилы кабеля КСВЭВнг(А)-LSLTx, мм Расчетные размеры готового кабеля КСВЭВнг(А)-LSLTx, мм Расчетная масса 1 км кабеля КСВЭВнг(А)- LSLTx, кг
2x0,4 2,1 х 3,0 11.35
4x0,4 3,3 17.23
6x0,4 3,9 23.08
8x0,4 4,2 28.94
10x0,4 4,9 34.81
12x0,4 5,0 39.19
14x0,4 5,3 45.74
16x0,4 5,6 50.57
20x0,4 5,9 59.39
2x0,5 2,2 х 3,2 13.32
4x0,5 3,6 20.93
6x0,5 4,2 28.48
8x0,5 4,6 36.03
10x0,5 5,3 43.63
12x0,5 5,4 50.01
14x0,5 5,8 57.85
16x0,5 6,1 64.30
20x0,5 6,4 76.27
2x0,64 2,5 х 3,8 18.78
4x0,64 4,4 31.47
6x0,64 5,2 43.05
8x0,64 5,7 55.55
10x0,64 6,6 67.80
12x0,64 6,8 78.25
14x0,64 7,3 90.70
16x0,64 7,6 101.40
20x0,64 8,1 121.56
2x0,8 2,7 х 4,2 23.31
4x0,8 4,8 40.15
6x0,8 5,7 56.24
8x0,8 6,2 72.40
10x0,8 7,3 89.23
12x0,8 7,5 103.14
14x0,8 8,0 119.72
16x0,8 8,4 134.82
20x0,8 8,9 162.76
Пример условного обозначения кабеля при заказе

• кабель марки КСВЭВнг(А)-LSLTx двупарный, с жилами из проволоки диаметром 0,50 мм, экранированный ламинированной алюминиевой лентой: «КСВЭВнг(А)-LSLTx 2x2x0,5 ТУ 3560-001-93497588-2015»
