КСВЭмВнг(А)-LSLTx,
КСВЭмВнг(А)-LSLTx,

КСВЭмВнг(А)-LSLTx, по низкой цене

Описание
С изоляцией и оболочкой из ПВХ пластиката пониженной пожароопасности с низким дымо- газовыделением с низкой токсичностью продуктов горения, экранированные
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
02 / 06 / 07 / 08 / 10 / 11

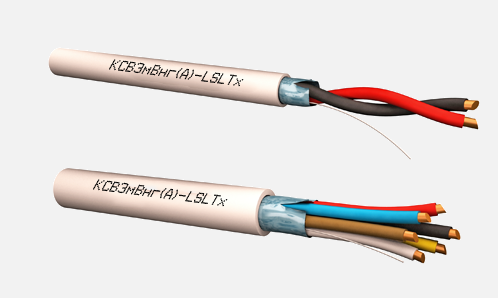

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 мм.

Изоляция токопроводящих жил:
• токопроводящая жила изолируется ПВХ пластикатом пониженной пожароопасности с низким дымо- газовыделением, с низкой токсичностью продуктов горения.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.

Оболочка:
• Поверх экранированного сердечника накладывается оболочка из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- газовыделением, с низкой токсичностью продуктов горения.

Цвет оболочки — белый.

Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм

0,40 0,50 0,64 0,80
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50
Область применения

Кабели предназначены для использования с учетом объема горючей нагрузки кабелей для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной и нестационарной прокладки в коллекторах, тоннелях, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернаторного типа и детских учреждениях, зданиях, помещениях при отсутствии механических воздействий на кабель.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСВЭВнг(А)-LSLTx, КСВЭмВнг(А)-LSLTx — П16.8.2.1.1 ГОСТ 31565.

Массогабаритные параметры
Число и номинальный диаметр жилы кабеля KCB3Bht(A)-LSLTx, мм Расчетные размеры готового кабеля КСВЭмВнг(А)- LSLTx, мм2 Расчетная масса готового кабеля КСВЭмВнгА)- LSLTx, мм
2x0,4 2,4 х 3,3 16,26
4x0,4 3,6 23,94
6x0,4 4,2 31,10
8x0,4 4,6 37,78
10x0,4 5,2 45,56
12x0,4 5,3 50,09
14x0,4 5,8 61,92
16x0,4 6,0 66,89
20x0,4 6,3 77,34
2x0,5 2,5 х 3,5 18,34
4x0,5 3,9 28,35
6x0,5 4,5 37,23
8x0,5 4,9 45,93
10x0,5 5,7 60,12
12x0,5 5,9 66,13
14x0,5 6,2 74,91
16x0,5 6,5 82,50
20x0,5 6,8 95,54
2x0,64 2,8 х 4,2 25,48
4x0,64 4,7 41,15
6x0,64 5,6 59,42
8x0,64 6,1 72,48
10x0,64 7,1 88,32
12x0,64 7,3 99,19
14x0,64 7,7 113,84
16x0,64 8,1 125,13
20x0,64 8,5 146,94
2x0,8 3,0 х 4,5 30,77
4x0,8 5,1 50,81
6x0,8 6,1 73,15
8x0,8 6,7 91,54
10x0,8 7,7 112,39
12x0,8 7,9 126,60
14x0,8 8,4 144,92
16x0,8 8,9 161,37
20x0,8 9,3 191,64
Пример условного обозначения кабеля при заказе

• кабель марки КСВЭВнг(А)-LSLTx с двумя параллельно уложенными жилами из проволок диаметром 0,50 мм, с экраном в виде оплетки медными проволоками: «КСВЭВнг(А)-LSLTx 2x0,5 ТУ 3560-001-93497588-2015»
