КСВЭмВГ по низкой цене

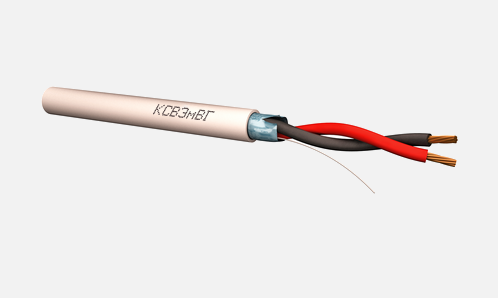

Кабель КСВЭмВГ является гибким, экранированным, сигнальным. Сфера его применения – системы связи и сигнализации. Используется для монтажа мобильного оборудования с возможностью эксплуатационных изгибов.
Прокладка кабеля разрешена одиночным способом внутри специальных сооружений и помещений производственного, жилого, общественного назначения. Температура эксплуатации -40…+60С, монтаж при необходимости изгибания – при температуре выше 0С.
В составе кабеля:
- Медные токопроводящие гибкие жилы различного диаметра и количества в монолитном исполнении.
- Изоляционный слой каждого проводника выполнен из ПВХ-материалов отличительной расцветки.
- Экранирование из медной оплетки с перекрытием от 80%.
- Наружная защитная оболочка из ПВХ-пластиката.
Цена на кабель КСВЭмВГ рассчитывается индивидуально в зависимости от объема поставки. Свяжитесь с менеджерами компании «КабельЭлектроСвязь», чтобы получить консультацию или купить кабельную продукцию от завода-производителя по низкой цене.
Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь
- Описание
- С изоляцией и оболочкой из ПВХ пластиката, гибкие, экранированные
- Марка
- Кабели монтажные
- ТУ
- ТУ 3560-001-93497588-2015
- Конструктивные особенности
- 02 / 04 / 09 / 11
- Конструкция
Токопроводящие жилы:
• многопроволочные, сечением 0,12; 0,20; 0,35 мм2Изоляция токопроводящих жил:
• токопроводящая жила изолируется поливинилхлоридным пластикатом.Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.Экран:
• изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.Оболочка:
• поверх сердечника накладывается оболочка из поливинилхлоридного пластиката.Цвет оболочки — белый.
- Электрические характеристики
Наименование параметра для многопроволочных жил диаметром, мм2 0,12 0,20 0,35 Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 165,0 97,0 58,0 Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 - Область применения
Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной и нестационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.
Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.
Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.
Класс пожарной опасности для кабелей КСВЭВГ, КСВЭмВГ — 01.8.2.5.4 ГОСТ 31565.
- Массогабаритные параметры
Число и номинальное сечение жилы кабел^ КСВЭВГ, мм Расчетные размеры готового кабеля КСВЭмВГ, мм Расчетная масса 1 км кабеля КСВЭмВГ, кг 2x0,12 2,4 х 3,4 15,03 4x0,12 3,8 22,20 6x0,12 4,3 28,92 8x0,12 4,7 35,07 10x0,12 5,4 42,34 12x0,12 5,5 46,56 2x0,20 2,6 х 3,7 17,76 4x0,20 4,1 27,85 6x0,20 4,8 36,87 8x0,20 5,2 45,62 10x0,20 6,1 59,83 12x0,20 6,3 66,08 2x0,35 3,0 х 4,4 25,13 4x0,35 5,0 41,20 6x0,35 6,0 59,86 - Пример условного обозначения кабеля при заказе
- • кабель марки КСВЭВГ двупарный, с жилами из проволоки сечением 0,35 мм2: «КСВЭВГ 2x2x0,35 ТУ 3560-001-93497588-2015»
