КСПЭВ 10*0,4
КСПЭВ 10*0,4

КСПЭВ 10*0,4 по низкой цене

Общая информация:

Цена: 10362 рублей с НДС (длинна бухты 200 метров)

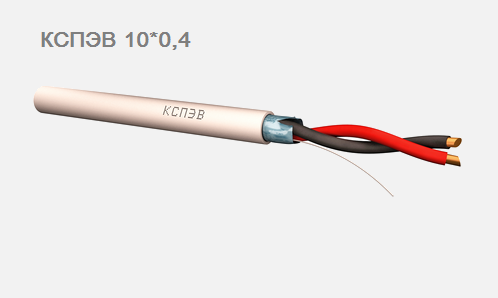

Кабель КСПЭВ 10*0,4 – многожильный сигнальный кабель с экранированием, необходимый для трансляции электросигнала по сетям сигнализаций, связи, коммуникации.


Описание
С полиэтиленовой изоляцией и ПВХ оболочкой, гибкие, экранированные
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
01 / 04 / 08 / 10
Конструкция

Токопроводящие жилы кабеля КСПЭВ 10*0,4 однопроволочные из медной мягкой проволоки

Изоляция токопроводящих жил: токопроводящая жила изолируется полиэтиленом высокого давления.

Скрутка КСПЭВ 10*0,4: параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран: в кабеле КСПЭВ 10x0,4 поверх сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.
Под экраном прокладывается контактная медная луженая проволока.

Оболочка: поверх экранированного сердечника накладывается оболочка из поливинилхлоридного пластиката.

Цвет оболочки — белый.

Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм

0,40 0,50 0,64 0,80
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 5000 5000 5000 5000

Область применения

Кабели КСПЭВ 10*0,4 предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.


Массогабаритные параметры
Число и номинальный диаметр жилы кабеля, мм Расчетные размеры готового кабеля КСПЭВ, мм Расчетная масса 1 км кабеля КСПЭВ, кг
2x0,4 2,1 х 3,0 8,09
4x0,4 3,3 10,61
6x0,4 3,9 13,19
8x0,4 4,2 15,65
10x0,4 4,9 18,16
12x0,4 5,0 19,44
14x0,4 5,3 22,56
16x0,4 5,6 24,20
20x0,4 5,9 26,81
2x0,5 2,2 х 3,2 9,24
4x0,5 3,6 12,08
6x0,5 4,2 14,93
8x0,5 4,6 17,68
10x0,5 5,3 20,51
12x0,5 5,4 22,40
14x0,5 5,8 25,40
16x0,5 6,1 27,27
20x0,5 6,4 30,25
2x0,64 2,5 х 3,8 12,38
4x0,64 4,4 17,32
6x0,64 5,2 21,11
8x0,64 5,7 25,70
10x0,64 6,6 30,04
12x0,64 6,8 32,97
14x0,64 7,3 37,45
16x0,64 7,6 40,50
20x0,64 8,1 45,59
2x0,8 2,7 х 4,2 15,06
4x0,8 4,8 20,45
6x0,8 5,7 25,21
8x0,8 6,2 29,92
10x0,8 7,3 35,29
12x0,8 7,5 38,18
14x0,8 8,0 43,24
16x0,8 8,4 47,17
20x0,8 8,9 53,04
