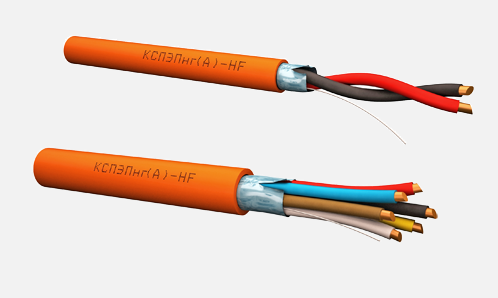

КСПЭПнг(А)-HF
КСПЭПнг(А)-HF

КСПЭПнг(А)-HF по низкой цене

Описание
С изоляцией и оболочкой из полимерной композиции не содержащей галогенов, пониженной пожароопасности, экранированные
Марка
Кабели монтажные
ТУ
ТУ 3560-001 -93497588-2015
Конструктивные особенности
05 / 08 / 10
Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 мм

Изоляция токопроводящих жил:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• в кабеле КСПЭПнг(А)-HF поверх экранированного сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.

Под экраном прокладывается контактная медная луженая проволока.

Оболочка:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм

0,40 0,50 0,64 0,80
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 50 50 50 50
Область применения

Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной прокладки, без механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСПЭПнг(А)-НF, КСПЭмПнг(А)-НF — П16.8.1.2.1 ГОСТ 31565.

Массогабаритные параметры
Число и номинальный диаметр жилы кабеля КСПЭПнг(А)-НР, мм Расчетные размеры готового кабеля КСПЭПнг(А)-НР, мм Расчетная масса 1 км кабеля КСПЭПнг(А)-НР, кг
2x0,4 2,1 х 3,0 10,31
4x0,4 3,3 15,71
6x0,4 3,9 21,16
8x0,4 4,3 27,54
10x0,4 5,0 33,09
12x0,4 5,1 37,23
14x0,4 5,5 44,64
16x0,4 5,8 49,26
20x0,4 6,1 57,68
2x0,5 2,2 х 3,2 12,19
4x0,5 3,6 19,26
6x0,5 4,2 26,34
8x0,5 4,7 34,44
10x0,5 5,4 41,68
12x0,5 5,5 47,78
14x0,5 6,0 56,53
16x0,5 6,3 62,75
20x0,5 6,6 74,25
2x0,64 2,5 х 3,8 17,22
4x0,64 4,4 29,07
6x0,64 5,2 39,92
8x0,64 5,8 52,94
10x0,64 6,7 64,57
12x0,64 6,9 74,55
14x0,64 7,5 87,98
16x0,64 7,8 98,25
20x0,64 8,3 117,53
2x0,8 2,7 х 4,2 21,58
4x0,8 4,8 37,47
6x0,8 5,7 52,70
8x0,8 6,3 69,41
10x0,8 7,4 85,53
12x0,8 7,6 98,89
14x0,8 8,2 116,51
16x0,8 8,6 131,10
20x0,8 9,1 158,03
Пример условного обозначения кабеля при заказе

кабель марки КСПЭПнг(А)-HF двупарный, с жилами из проволоки диаметром 0,50 мм: «КСПЭПнг(А)-HF 2x2x0,5 ТУ 3560-001-93497588-2015»
