Общая информация:
Кабели монтажные КСПЭП эксплуатируются при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.
Приобрести кабель КСПЭП оптом в Москве, можно оформив заказ у нас на сайте info@cabletrade.ru или позвонив по телефонам компании.


Описание
С изоляцией и оболочкой из полиэтилена, экранированные
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
01 / 03 / 08 / 10

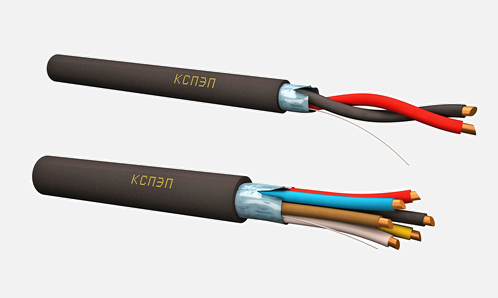

Конструкция

Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами 0,4; 0,5; 0,64; 0,8 мм

Изоляция токопроводящих жил:
• токопроводящая жила изолируется полиэтиленом высокого давления.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• поверх сердечника кабелей продольно накладывается экран из ламинированной алюминиевой ленты.

Под экраном прокладывается контактная медная луженая проволока.

Оболочка:
• поверх экранированного сердечника накладывается оболочка из полиэтилена высокого давления.

Цвет оболочки — черный.

Электрические характеристики
Наименование параметра для однопроволочных жил диаметром, мм для многопроволочных жил сечением, мм2

0,40 0,50 0,64 0,80 0,12 0,20 0,35
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0 165,0 97,0 58,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 5000 5000 5000 5000 5000 5000 5000
Область применения

Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.


Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСПЭП, КСПЭмП — 01.8.2.5.4 ГОСТ 31565.


Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь

Массогабаритные параметры
Число и номинальный диаметр жилы, мм Расчетные размеры готового кабеля КСПЭП, мм Расчетная масса 1 км кабеля КСПЭП, кг
2x0,4 2,1 х 3,0 7,77
4x0,4 3,3 11,94
6x0,4 3,9 16,31
8x0,4 4,3 21,08
10x0,4 5,0 25,34
12x0,4 5,1 28,74
14x0,4 5,5 34,30
16x0,4 5,8 38,00
20x0,4 6,1 44,88
2x0,5 2,2 х 3,2 9,41
4x0,5 3,6 15,09
6x0,5 4,2 20,94
8x0,5 4,7 27,25
10x0,5 5,4 33,03
12x0,5 5,5 38,28
14x0,5 6,0 44,99
16x0,5 6,3 50,14
20x0,5 6,6 59,89
2x0,64 2,5 х 3,8 13,35
4x0,64 4,4 22,99
6x0,64 5,2 31,84
8x0,64 5,8 42,19
10x0,64 6,7 51,52
12x0,64 6,9 60,01
14x0,64 7,5 70,44
16x0,64 7,8 78,94
20x0,64 8,3 95,17
2x0,8 2,7 х 4,2 17,27
4x0,8 4,8 30,62
6x0,8 5,7 43,57
8x0,8 6,3 57,25
10x0,8 7,4 70,75
12x0,8 7,6 82,39
14x0,8 8,2 96,63
16x0,8 8,6 109,19
20x0,8 9,1 132,60
Пример условного обозначения кабеля при заказе

кабель марки КСПЭП двупарный, с жилами из проволоки диаметром 0,50 мм: «КСПЭП 2x2x0,5 ТУ 3560-001-93497588-2015»
