КСПЭмВ по низкой цене
Кабель КСПЭмВ относится к группе сигнальных, экранированных. Монтируется в системах телекоммуникации, сигнализации, связи, передачи и сбора данных стационарно.
Разрешена прокладка кабеля одиночно внутри помещений и дополнительных сооружений, где температура варьируется в диапазоне -40…+60С. Открытая прокладка снаружи помещений не допускается.
Кабель используют для монтажа в производственных, офисных и жилых помещениях.

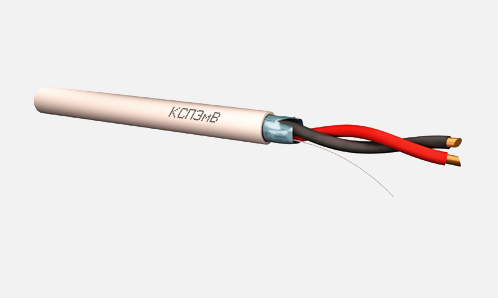

Кабель КСПЭмВ состоит из:
- монопроволочных медных токопроводящих жил различного диаметра и количества;
- изоляционного слоя каждой жилы из полиэтилена различного цвета;
- защитный экран от электромагнитных помех – оплетка проволоками из меди плотностью от 80%;
- оболочка белого цвета из ПВХ-пластиката.
Свяжитесь с менеджерами завода «КабельЭлектроСвязь», чтобы купить кабель КСПЭмВ по низкой цене. Оставьте контактные данные для обратного звонка или обратитесь по указанному на сайте номеру телефона. Расчет цены производится в зависимости от объема заказа.
Москва, Балашиха, Бронницы, Видное, Воскресенск, Дмитров, Дом, Мытищи, Наро-Фоминск, Одинцово, Орехово-Зуево, Павловский Посад, Подольск, Пушкино, Раменское, Реутов, Сергиев Посад, Серпухов, Солнечногорск, Фрязино, Чехов, Щёлково, Электросталь
- Описание
- С полиэтиленовой изоляцией и ПВХ оболочкой, экранированные
- Марка
- Кабели монтажные
- ТУ
- ТУ 3560-001-93497588-2015
- Конструкция
Токопроводящие жилы:
• однопроволочные из медной мягкой проволоки с диаметрами проволок 0,4; 0,5; 0,64; 0,8 ммИзоляция токопроводящих жил:
• токопроводящая жила изолируется полиэтиленом высокого давления.Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.Экран:
• для кабелей КСПЭмВ изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.Оболочка:
• поверх экранированного сердечника накладывается оболочка из поливинилхлоридного пластиката.Цвет оболочки — белый.
- Электрические характеристики
-
Наименование параметра для однопроволочных жил диаметром, мм 0,40 0,50 0,64 0,80 Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 148,0 95,0 56,0 38,0 Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 5000 5000 5000 5000 - Область применения
Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для одиночной стационарной прокладки в коллекторах, тоннелях, зданиях, помещениях при отсутствии механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.
Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.
Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.
Класс пожарной опасности для кабелей КСПЭВ, КСПЭмВ — 01.8.2.5.4 ГОСТ 31565.
- Массогабаритные параметры
-
Число и номинальный диаметр жилы кабеля, мм Расчетные размеры готового кабеля КСПЭмВ, мм Расчетная масса 1 км кабеля КСПЭмВ, кг 2x0,4 2,4 х 3,3 13,88 4x0,4 3,6 17,51 6x0,4 4,2 21,39 8x0,4 4,6 24,70 10x0,4 5,2 29,12 12x0,4 5,3 30,54 14x0,4 5,8 38,89 16x0,4 6,0 40,68 20x0,4 6,3 44,92 2x0,5 2,5 х 3,5 15,14 4x0,5 3,9 19,67 6x0,5 4,5 23,86 8x0,5 4,9 27,79 10x0,5 5,7 37,14 12x0,5 5,9 38,67 14x0,5 6,2 42,61 16x0,5 6,5 45,62 20x0,5 6,8 49,67 2x0,64 2,8 х 4,2 20,11 4x0,64 4,7 27,18 6x0,64 5,6 37,60 8x0,64 6,1 42,77 10x0,64 7,1 50,70 12x0,64 7,3 54,05 14x0,64 7,7 60,74 16x0,64 8,1 64,38 20x0,64 8,5 71,12 2x0,8 3,0 х 4,5 20,53 4x0,8 5,1 31,29 6x0,8 6,1 42,24 8x0,8 6,7 49,20 10x0,8 7,7 58,59 12x0,8 7,9 61,77 14x0,8 8,4 68,59 16x0,8 8,9 73,88 20x0,8 9,3 82,07
- Пример условного обозначения кабеля при заказе
- • кабель марки КСПЭмВ двупарный, с жилами из проволоки диаметром 0,50 мм: «КСПЭмВ 2x2x0,5 ТУ 3560-001-93497588-2015»
