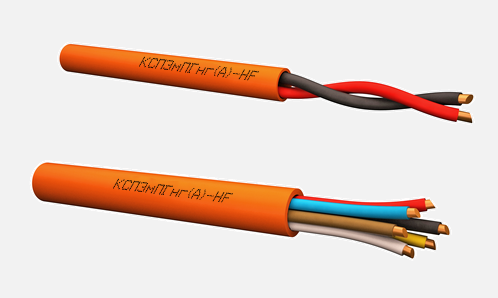

КСПЭмПГнг(А)-HF
КСПЭмПГнг(А)-HF

КСПЭмПГнг(А)-HF по низкой цене

Описание
С изоляцией и оболочкой из полимерной композиции не содержащей галогенов, пониженной пожароопасности, экранированные, гибкие
Марка
Кабели монтажные
ТУ
ТУ 3560-001-93497588-2015
Конструктивные особенности
05 / 10
Конструкция

Токопроводящие жилы:
• многопроволочные, сечением 0,12; 0,20; 0,35 мм2

Изоляция токопроводящих жил:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.

Скрутка:
• параллельно расположенные изолированные жилы или скрученные пары образуют сердечник кабеля. Допускается скрутка изолированных жил в пучок.

Экран:
• изготовление экрана производится методом оплетки медными проволоками с плотностью не менее 80%.

Оболочка:
• из полимерной композиции не содержащей галогенов, пониженной пожароопасности.

Цвет оболочки — оранжевый.

Электрические характеристики
Наименование параметра для многопроволочных жил диаметром, мм2

0,12 0,20 0,35
Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом, не более 165,0 97,0 58,0
Электрическое сопротивление изоляции токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 °С, МОм, не менее 5000 5000 5000
Область применения

Кабели предназначены для монтажа систем связи и сигнализации, телекоммуникации, управления и сбора данных для групповой стационарной и нестационарной прокладки, без механических воздействий на кабель в т.ч. в условиях повышенных электромагнитных явлений или при повышенных требованиях к безопасности кабельной системы.

Кабель эксплуатируется при напряжении до 145В переменного тока в диапазоне частот до 50Гц или 200В постоянного тока.

Климатическое исполнение УХЛ, категории размещения 2-5 по ГОСТ 15150.

Класс пожарной опасности для кабелей КСПЭПГнг(А)-НР, КСПЭмПГнг(А)-НР — П16.8.1.2.1 ГОСТ 31565

Массогабаритные параметры
Число и номинальное сечение жилы кабеля КСПЭПГнг(А)-НF, мм2 Расчетные размеры готового кабеля КСПЭмПГнг(А)-НF, мм Расчетная масса 1 км кабеля КСПЭмПГн г(А)- Н F, кг
2x0,12 2,4 х 3,4 15,42
4x0,12 3,8 22,85
6x0,12 4,3 29,81
8x0,12 4,8 37,34
10x0,12 5,5 45,03
12x0,12 5,6 49,48
2x0,20 2,6 х 3,7 18,22
4x0,20 4,1 28,62
6x0,20 4,8 37,92
8x0,20 5,3 48,22
10x0,20 6,2 62,96
12x0,20 6,4 69,51
2x0,35 3,0 х 4,4 25,85
4x0,35 5,0 42,45
6x0,35 6,0 61,63
Пример условного обозначения кабеля при заказе

кабель марки КСПЭмПГнг(А)-HF двупарный, с гибкими жилами сечением 0,35 мм2: «КСПЭмПГнг(А)-HF 2x2x0,35 ТУ 3560-001-93497588-2015»
